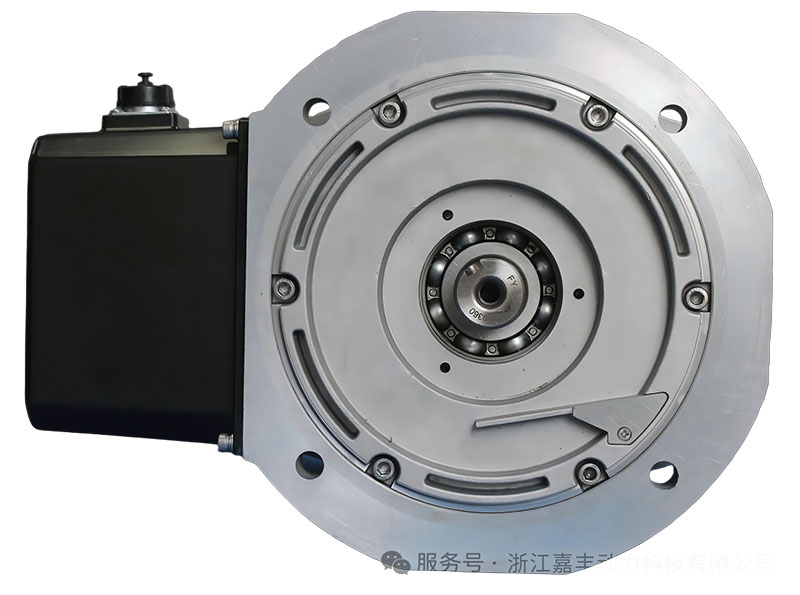

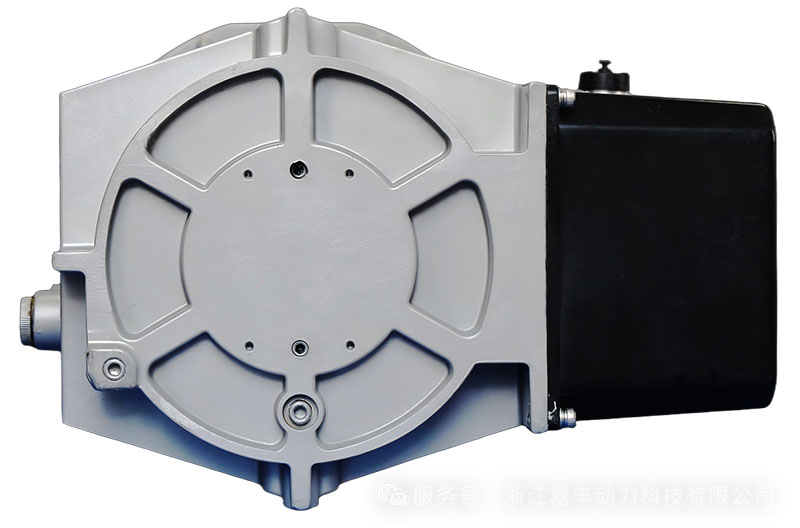

Visiškai uždaras vandeniu aušinamas nuolatinio magneto kintamo dažnio integruotas variklis: energiją taupanti revoliucija ekstremalioms pramonės aplinkoms

Pramoniniuose varikliuose jau seniai egzistavo sudėtingų darbo aplinkų kategorija, kurioje tradiciniai kintamo dažnio pavaros (VFD) sprendimai negali efektyviai veikti – aukštos temperatūros uždarose dirbtuvėse, požeminėse kasyklose, didelės drėgmės patalpose ir dulkėtose pramoninėse aikštelėse. Ši aplinka dažnai kenčia dėl prasto šilumos išsklaidymo, ribotos įrengimo vietos, per daug dulkių ar drėgmės įsiskverbimo. Dėl to įprasti oru aušinami varikliai ir atskiros VFD sistemos dažnai patiria gedimus, trumpėja tarnavimo laikas ir padidėja priežiūros išlaidos.

Visiškai uždaras vandeniu aušinamas nuolatinio magneto kintamo dažnio integruotas variklis buvo sukurtas specialiai šiems iššūkiams spręsti.

Vandens aušinimo technologija: nuo šiluminių apribojimų iki žymiai sumažintos temperatūros kilimo

Tradiciniai oru aušinami varikliai priklauso nuo oro cirkuliacijos, kad išsklaidytų šilumą. Uždaroje arba aukštoje temperatūroje šilumos negalima veiksmingai pašalinti, todėl gali perkaisti, mažėti galia ir net sugenda variklis.

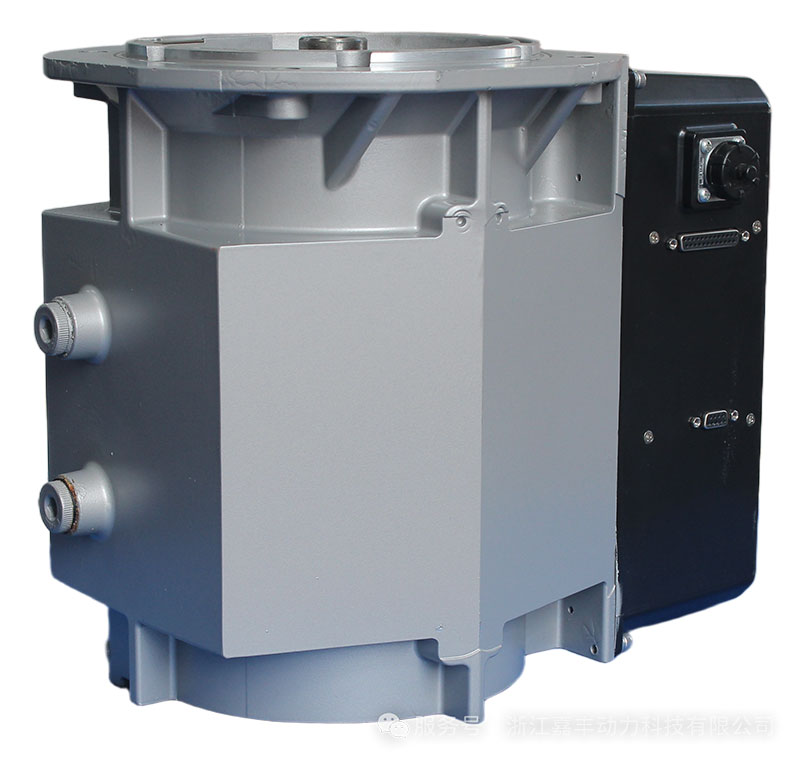

Visiškai uždaras vandeniu aušinamas integruotas variklis turi dvigubą vandens aušinimo konstrukciją tiek varikliui, tiek kintamo dažnio pavarai. Aušinimo vanduo vienu metu cirkuliuoja per variklio statoriaus korpusą ir VFD galios modulius, tiesiogiai ir efektyviai pašalindamas šilumą.

Šio dizaino pranašumai yra dideli. Esant tokiam pat fiziniam dydžiui, variklis gali pasiekti žymiai didesnį galios tankį. Net esant pilnos apkrovos ar perkrovos sąlygoms, sistema gali palaikyti stabilų žemos temperatūros veikimą. Lauko bandymų duomenys rodo, kad įprastus oru aušinamus indukcinius variklius pakeitus vandeniu aušinamais integruotais varikliais galima sumažinti variklio paviršiaus temperatūros kilimą daugiau nei 30%.

Žemesnė darbo temperatūra ne tik pagerina efektyvumą, bet ir pailgina izoliacijos tarnavimo laiką bei sumažina priežiūros poreikius.

Visiškai uždara konstrukcija: puiki apsauga nuo dulkių ir drėgmės

Kitas didelis visiškai uždaro vandeniu aušinamo integruoto variklio privalumas yra jo išskirtinė apsaugos galimybė.

Įprastiems oru aušinamiems varikliams oro srautui reikalingos ventiliacijos angos, leidžiančios į variklį patekti dulkėms, drėgmei ir korozinėms dujoms, o tai padidina gedimo riziką. Priešingai, vandeniu aušinamas integruotas variklis turi visiškai uždarą korpusą. Šiluma pašalinama per vidinius aušinimo kanalus, o ne išorinį oro srautą, todėl nereikia ventiliacijos angų.

Dėl to galima lengvai pasiekti IP55 ar aukštesnius apsaugos laipsnius. Vidiniai elektroniniai komponentai yra visiškai izoliuoti nuo atšiaurių aplinkos sąlygų.

Tokiose pramonės šakose kaip metalurgija, cheminio pluošto gamyba ir požeminė kasyba, kur drėgmės ir dulkių lygis yra ypač aukštas, ši konstrukcija žymiai pagerina įrangos patikimumą. Pranešama, kad kai kuriose programose metinis techninės priežiūros dažnis buvo sumažintas nuo penkių priežiūros intervencijų per metus iki mažiau nei vienos, todėl priežiūros išlaidos sumažėjo daugiau nei per pusę.

„Plug-and-Play“ integracija: integruoto dizaino pranašumų tęsinys

Kaip pažangus nuolatinio magneto kintamo dažnio integruotų variklių šeimos narys, visiškai uždara vandeniu aušinama versija išlaiko pagrindinius integruotų sistemų „plug and play“ privalumus.

Variklis ir VFD yra suderinti gamykloje ir iš anksto sukonfigūruoti prieš išsiunčiant, todėl nereikia atlikti sudėtingo paleidimo vietoje. Vartotojai gali tiesiog prijungti maitinimo šaltinį ir pradėti veikti.

Dėl kompaktiškos integruotos konstrukcijos taip pat nereikia atskiros valdymo spintelės, todėl sumažėja įrengimo vietos poreikis ir jis ypač tinka modernizavimo projektams, kuriuose yra ribota vieta.

Energijos vartojimo efektyvumo požiūriu variklis naudoja didelio našumo retųjų žemių nuolatinio magneto medžiagas ir pasiekia IE5 itin aukštą efektyvumo lygį. Palyginti su tradiciniais indukciniais varikliais, efektyvumas gali padidėti maždaug 10%. Kartu su kintamo dažnio greičio valdymu bendras energijos taupymas gali būti dar didesnis.

Idealus pritaikymas: sukurtas sudėtingoms pramonės sąlygoms

Visiškai uždari vandeniu aušinami nuolatinio magneto kintamo dažnio integruoti varikliai ypač tinka šiose aplinkose:

Aukštos temperatūros uždaros zonos

Pavyzdžiai:

Šiose patalpose paprastai prasta oro cirkuliacija ir aukšta aplinkos temperatūra, kur oro aušinimo sprendimai dažnai tampa neveiksmingi, o vandens aušinimas yra patikimesnė alternatyva.

Didelė drėgmė ir dulkėta aplinka

Pavyzdžiai:

Šiose programose aukšti apsaugos laipsniai yra labai svarbūs. Visiškai uždara konstrukcija neleidžia drėgmei ir dulkėms patekti į įrangą.

Triukšmui jautrios vietos

Pavyzdžiai:

Kadangi vandens aušinimo sistema nereikalauja didelio greičio aušinimo ventiliatorių, darbo triukšmas žymiai sumažėja, todėl darbo aplinka yra tylesnė.

Išvada

Visiškai uždaras vandeniu aušinamas nuolatinio magneto kintamo dažnio integruotas variklis sujungia keturias pagrindines technologijas į vieną integruotą sprendimą:

Integruodama šias technologijas į vieną sistemą, ji išplečia kintamo dažnio energiją taupančių sprendimų naudą nuo švarių gamybos įrenginių iki reikliausių pramonės aplinkos. Pramonėms ir toliau siekiant energijos vartojimo efektyvumo, patikimumo ir tvarumo, ši technologija yra svarbus žingsnis ekologiškesnės ir efektyvesnės pramonės ateities link.
